Popis konektorů pro USB na kabelu, na základní desce
Kabely USB mají čtyři vodiče + husté několikažilové stínění. Konektory jsou obaleny plechem,
který slouží jako stínění a zároveň ochrana vlastního konektoru a prostředek pro pevné spojení s PC.
Konektory rozlišujeme typu A(plochý) a typu B(čtvercový). Konektor typu A je klíčován plastovou
vložkou jako ochrana proti opačnému zapojení. Konektor typu B je klíčován dvěmi skosenými hranami.
Pro označení jak konektor vkládat, najdete na horní straně každého konektoru znak USB (trojpramenná
šipečka).
Konektory na základních deskách jsou tří typů: 2x8 pinů (nejstarší typ, nebudeme se jím zabývat, v praxi se
používal spíše výjimečně a mnohdy byl individuální - záleželo na výrobci, byly jím vybavovány základní desky

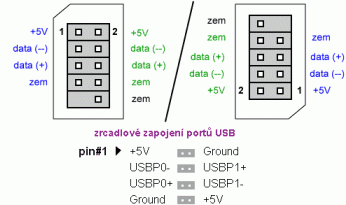

cca před 3-4 lety), v současnosti se používají následující typy - 2x5 pinů a 4+5pinů (viz obrázek).
Rozdíl mezi dvěma poslednímy typy je pouze v jiném vývodu na záslepku. Jeden má společné stínění pro oba dva porty,
druhý má vodič stínění veden pro každý port zvlášť. Při zapojování dbejte správného směru zapojení konektorů
do desky - konektor není nijak klíčován a záměna může mít ničivé následky. V některých případech nesmí být pin č. 10 zapojen! Řiďte se návodem u základní desky.
|
|
|
